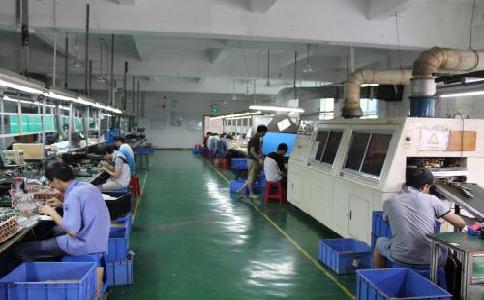

生產線確定后,有必要考慮SMT生產線的一些細節,以確定SMT生產線的準確位置和其他輔助設備的位置.分析了SMT生產線所需的輔助工具和各區域的定位要求.

    滅火器的放置區域:根據消防要求,滅火器應放在立柱和SMT車間周圍.裝載車的放置區域,用于生產SMT生產線和機器更換時物料的更換.為了方便生產,提高材料更換效率,最好將裝載車放在貼片機附近.

    梳妝臺的擺放區域;制備機主要用于切換前的制備和生產材料的準備工作過程的模型,因此,材料被放置在貼片機,和最好的材料車在一起,便于準備材料直接在架車后.

    小桌子放置區;印刷工作站用于放置印刷工具的輔助工具,如擦拭紙、焊膏和酒精等,放置在印刷機附近以使用,提高生產效率.

    錫膏存放區包括冰箱用于錫膏、錫膏攪拌機、錫膏溫度回罐等,可按崗位要求或按工廠要求擺放在車間內的固定區域周圍,但便于操作者取放.為了便于回流焊后半成品的檢查和修理,通常在爐后放置一個小桌子,專門用于爐后的檢查和修理.

    篩置區包括篩網放置柜、半色調清洗機、片材檢查工具,用于篩網貯存、清洗和篩網張力檢查等,同時,該區域盡量放放方便板材的生產.

    生產中的垃圾主要由兩部分組成,一是印刷作業中使用的紙張,另一部分是廢舊磁盤和廢料帶.這兩部分的廢物應分開放置,特別是用于回收,特別是印刷機.因此,垃圾可以放在印刷機或貼片機旁邊,或者垃圾放置區放在柱子旁邊.
